КАМЕРЫ СЕРИИ КСО-Лег-PLUS
Камеры сборные одностороннего обслуживания КСО-Лег-PLUS (далее– камеры), предназначены для приема и распределения электрической энергии трехфазного переменного тока номинальной частотой 50Гц на номинальное напряжение до 10кВ в сетях с изолированной нейтралью, для комплектования распределительных устройств (далее – РУ) закрытых трансформаторных подстанций и распределительных пунктов.
При установке камеры объединяются в распределительное устройство. Расположение камер в распределительном устройстве, их схемные решения и комплектация оговариваются Заказчиком в опросном листе, направляемом Изготовителю.
Камеры должны устанавливаться в закрытых электротехнических помещениях и обслуживаться квалифицированных персоналом.
Вид климатического исполнения У3 по ГОСТ 15150, при этом температура окружающего воздуха при эксплуатации от минус 5 до плюс 40ОС.
Камеры предназначены для эксплуатации в атмосфере типа II по ГОСТ 15150, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Камеры не предназначены для эксплуатации во взрывопожароопасных зонах по [1].
Камеры не предназначены для работы в специальных средах по ГОСТ 24682.
Перечень ссылочных документов, на которые даны ссылки в настоящих ТУ, приведен в приложении А.
Структура условного обозначения камеры:

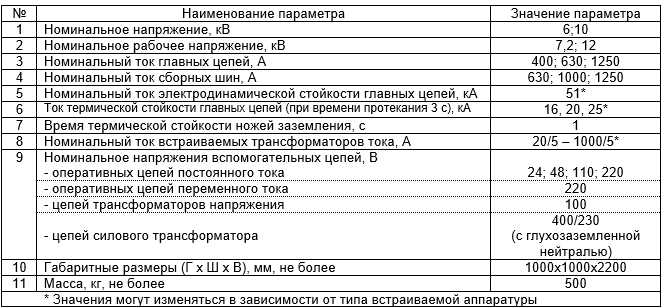

Основные параметры и характеристики:
В камерах предусмотрены блокировки:
- блокировка, не позволяющая открывание дверей при включенных коммутационных аппаратах главной цепи;
- блокировка, не допускающая включение заземляющих ножей при включенных коммутационных аппаратах главной цепи;
- блокировка, не допускающая отключения шинного и линейного разъединителей при включенном вакуумном выключателе;
- блокировка, не допускающая включение коммутационных аппаратов главной цепи при включенных заземляющих ножах.
В камерах предусмотрена установка необходимых устройств для осуществления следующих блокировок:
- блокировка, не допускающая включение заземлителя сборных шин при включенных коммутационных аппаратах главной цепи в других камерах, от которых возможна подача напряжения на заземляемый участок сборных шин;
- блокировка, не допускающая при включенном положении заземлителя сборных шин включения любых коммутационных аппаратов в других камерах, от которых возможна подача напряжения на заземленный участок сборных шин;
- блокировка, не допускающая подачу напряжения на участок электрической схемы, заземленной включенным заземлителем, а также на участок электрической схемы, отделенной от включенных заземлителей только выключателем.
